Дальность Garmin Аstro 220 и Аstro 320

[Sergwolk]

Добрый день!

Думаю что у многих кто пользовался Garmin Аstro 220 и Аstro 320 возникала проблема дальности связи, заявленных 14,5 км нет даже в чистом поле. Со штатными штыревыми телескопическими антеннами не поймаешь сигнал зачастую даже более 5 км.
Есть такая антенна АРС-153 раскладная, рамочного типа использую ее уже года два, немало собак таким образом нашел и спас, дальность связи увеличивает до 25 км. Эта штука нужна не каждый день, а только если собака ушла реально далеко. Антенна не оригинальная, но эффективность проверена. На вид очень простая два кольца из аллюминиевого профиля 1,5 м в размахе, складывается пополам.

[Sergwolk]

Антенна АРС-153
для Garmin Аstro 220 и Аstro 320

Антенна рамочная складная АРС-153 предназначена для обеспечения максимальной дальности приема устройств DC30. DC40 систем Astro220, Astro320 компании GARMIN, относительно заводских стандартных антенн. Данная антенна также предназначена для увеличения дальности приема-передачи портативных радиостанций VHF диапазона, в полосе частот 150-155 МГц.
Проблема увеличения дальности приема систем Astro, а также установка связи между мобильными портативными радиостанциями очень актуальна.
Возникает постоянная необходимость в поиске компромисса, размер антенны – дальность приема. Задача частично решается применением различных удлиненных штыревых антенн, однако их эффективность очень часто не достаточна. Стационарные антенны этого диапазона не применимы в данном случае из-за габаритов и массы.
АРС-153 это компромисс между максимальной дальностью приема-передачи и ее размером.

Преимущества антенны АРС-153:

1. Максимальная дальность приема-передачи в четыре раза больше чем штатные штыревые антенны (до 25 км);
2. Складывающийся механизм, обеспечивающий уменьшение габаритов антенны при ее транспортировке;
3. Простота эксплуатации и конструкции.

Основные технические характеристики

Диапазон частот (при КСВ не более 1,5): 150-155 МГц.
Стандартная длина кабеля: 5 м.
Подводимая мощность, не более: 5 Вт.
Коэффициент усиления: 4,5 dBd
Волновое сопротивление: 50 Ом.
Габаритные размеры:
в рабочем состоянии: 1570х590х30 мм.
В сложенном состоянии: 790х590х65 мм.
Масса: 1700 гр.
Температурный диапазон работы: -20…+60 С

Отвечая сразу на вопросы, хочу сказать что тупо бегать с этой антенной по лесу, не получиться она нужна в случаях когда собака убежала далеко. Хотя в чехле можно носить в сложенном состоянии за спиной.

[Sergwolk]

Видео теста антенны:

[Polcovnic]

ТЕСТИРОВАНИЕ НАДО ПРОВОДИТЬ В СРАВНЕНИИ С ГАРМИНОВСКИМИ АНТЕННАМИ, АВТОМОБИЛЬНОЙ И ТЕЛЕСКОПОМ. Я ПРОВОДИЛ ТЕСТИРОВАНИЕ И ГАРМИНОВСКИЕ ПОКАЗАЛИ ТАКОЙ ЖЕ РЕЗУЛЬТАТ ЗА 22 КМ. А ЕСЛИ ПОДНЯТЬ НА ВЫСОТУ ИЛИ ЗАБРАТЬСЯ НА ДЕРЕВО , БУДЕТ ЕЩЁ ДАЛЬШЕ. ТОЛЬКО СТОИМОСТЬ В 5 РАЗ МЕНЬШЕ. ВАШЕ ТЕСТИРОВАНИЕ НЕ ГОВОРИТ О ПРЕИМУЩЕСТВЕ ВАШЕЙ АНТЕННЫ , КРОМЕ ЦЕНЫ. С УВ. А.С.

[Sergwolk]

Уважаемый Polcovnic, думаю что Вы лукавите, Гармин не может дать такое расстояние со штатными антеннами, я выложил свое видео, выложите свое, но думаю, что не будет такого, даже если на телевышку залезете))). Сам использую Астро более 3-х лет и все антенны перепробовал, поэтому эта антенна и актуальна, для увеличения дальности она и делалась! Если все таки Ваш Астро каким-то фантастическим образом поймал сигнал на расстоянии 22 км, это при паспортных данных 11,2 км (в условиях прямой видимости по паспорту), то тогда я уверен антенна АРС-153 даст все 50 км. А сравнивать со штатной антенной смысла не вижу - это тест предназначался для тех кто пользовался Астро и знает реальную картину, что 5 км - это как бы не предел в лесу.

[Polcovnic]

Так вот ВЫ и лукавите. Я написал о своих ТЕСТАХ ещё в самом начале эксплуатации АСТРО -320. ВАС и в помине не было с этим вопросом. Вам же ответил Андрей спб , Вам необходимо сравнить и гарминовские антены ,и всё, Я ведь не отрицаю ,что если бы испытывал ВАШУ антенну, она бы показала большее расстояние .Но я не могу сравнить потому , что у меня нет ВАШЕЙ , а 10000 руб заплатить за пару км ,я не можу , если эфективность в 1,5-2 раза- это другой вопрос. С ув. А.С.

[Sergwolk]

Уговорили))) Следующее тестирование обязательно сделаем сравнивая с Гариминовской антенной, просто не видел в этом смысла, т.к. каждый кто ей пользовался и так знает на каком расстоянии ана ловит сигнал.

[Fedor]

Уговорили))) Следующее тестирование обязательно сделаем сравнивая с Гариминовской антенной, просто не видел в этом смысла, т.к. каждый кто ей пользовался и так знает на каком расстоянии ана ловит сигнал.

У Гармина есть телескопическая и на крышу авто... вот сколько дальность их?

[Sergwolk]

У Гармина есть телескопическая и на крышу авто... вот сколько дальность их?

Пробовали и такие, эффекта увеличения дальности приема никакого, смысл ее только в том чтобы не выходить из машины и не держать в руках антенну, а дальность она не увеличивает.

[Fedor]

У Гармина есть телескопическая и на крышу авто... вот сколько дальность их?

Пробовали и такие, эффекта увеличения дальности приема никакого, смысл ее только в том чтобы не выходить из машины и не держать в руках антенну, а дальность она не увеличивает.

а телескопическая?



еще есть такая

[Sergwolk]

И те и другие пробовал, эффекта нужного нет, и дальности приема то же, поэтому жизнь заставила сделать и использовать АРС-153.

[Sergwolk]

может быть повторюсь:
Эта антенна нужна, возможно, не на каждый день, а для поиска собаки, когда она уже потерялась и ушла за 5-10 км.
А Астро со штатными антеннами позволяет просто следить за передвижением собак на небольшом расстоянии, в лесу примерно до 5 км, а ситуации на охоте то разные бывают. АРС-153 это компромисс между максимальной дальностью приема-передачи и ее размером, можно еще увеличить дальность, но и увеличатся габариты.
В ближайшее время сниму тест-сравнение со штатными антеннами.

[Дима и Вальмонд]

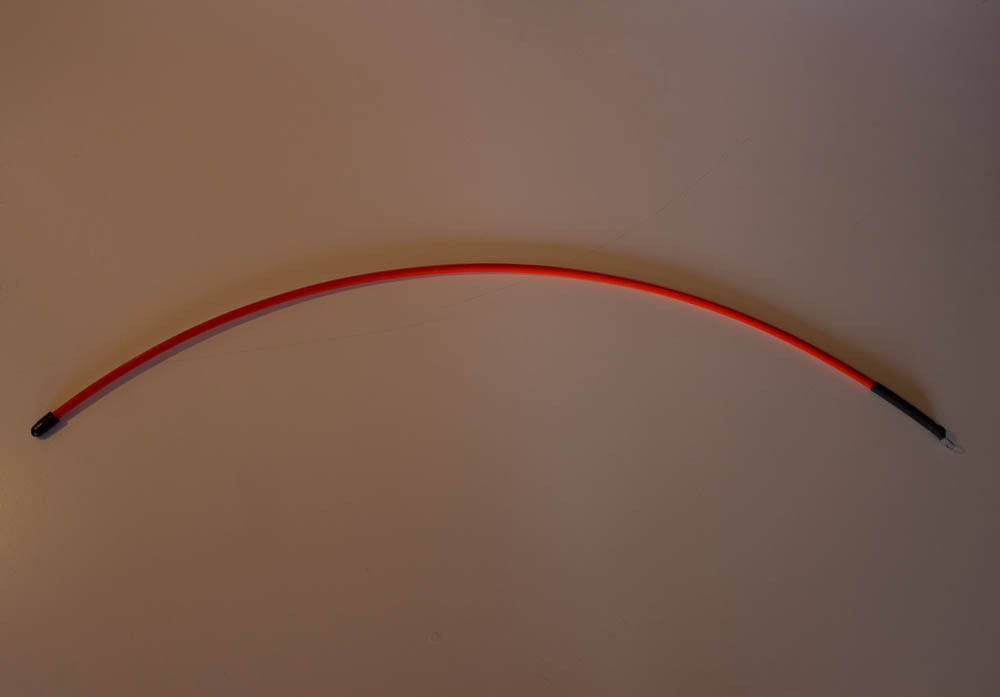

Еще интересует тест антенн совместно с антенной, которая крепится на ошейник, длиннее штатной на 10 см.

[Fedor]

Еще интересует тест антенн совместно с антенной, которая крепится на ошейник, длиннее штатной на 10 см.

Читал на http://www.astro-piter.ru/ что эта антенна дает в лесу 2 км. на 320-й астре...
Телескоп 3-5 км.

[Polcovnic]

дальность магнитной и телескопа по прямой( пойма реки ТИХАЯ СОСНА ) за 22 км.

[Sergwolk]

дальность магнитной и телескопа по прямой( пойма реки ТИХАЯ СОСНА ) за 22 км.

никогда такого не будет, не поверю))) выкладывайте видео
разве что это самые идеальные условия в прямой видимости,
мы же на этом форкме обсуждаем дальность не на воде для "водоплавающих" собак, а в густом лесу, где Ваш телескоп покажет не более 5 км, пробовал сам, ломаются оч. быстро к тому же эти телескопы.

[сударь]

По физике УКВ связи, максимальная дальность с руки на руку , из-за круглой земли, 7-8 км. Дальше - шаманство. Вы на пригорке, собаки в низине и т.д. Ребята правы. Хорошая направленная антенна серьезно улучшает дальность связи. Мы сделали это с помощью математической обработки радиосигнала. Посмотрите www.mywoodfon.ru

[Andrey Ekb]

Прошло ровно 4 года с первой презентации антенны АРС-153. (которая, кстати, реально 25 км работает)
Прогресс - не стоИт, (но и не висит ) на месте, к тому-же антироссийские санкции стимулировали местных "Кулибиных" к рукотворчеству ............
Итак, презентую антенны собственной разработки и производства (мастерская в Екатеринбурге):
1. антенна Барк-3А, которая (при рабочей дальности 20км, обладает ещё и такими достоинствами как:
малый вес (всего 350г.),
скромные габариты, (всего 85х4х4см в транспортном положении, 85х97х4 в рабочем),
низкая цена (всего 3200р.).
2. её модификация Bark-3М , при чуть меньшей дальности приёма (~18км) - имеет габариты ещё меньше - 53х4х4см и вес всего 270г. Правда - чуть дороже, зато входит в рюкзак и багажник квадрика.
3. антенна Барк-Н1, малогабаритная складная телескопическая на 5-9 км. (зависит от ландшафта).
4. антенна Барк-Х1, почти в два раза меньше штатной удлинённой, при той-же дальности работы.
Как говорится - всё познаётся в сравнении..........

А всего для Гармин Астро/Альфа у меня около десятка антенн разной конфигурации.
Подробно (с картинками) - на сайте производителя: stv-ural . ru

[Andrey Ekb]

А вот так выглядит Bark-3A (85см)
в разобраном виде -
https://yadi.sk/i/Gl0KvcjO3aAbJ7

в рабочем положении -
https://yadi.sk/i/4KqAl53c3aAbMn

Bark-3M - такая-же, только короче в транспортном виде. (53см)

[Andrey Ekb]

За прошедшие 9 месяцев родилось ещё несколько новых антенн (Барк -Х2, -48, -Б1), и модернизировалось "старых".
Все антенны ориентированы на минимальный вес, при достаточной надёжности, удобстве эксплуатации и увеличенного радиуса действия.
Гарминовские оригинальные антенны проигрывают как по дальности, так и по цене.
Единственное, что у Гармина лучше, так это - красивая упаковка.
